FRESADORA HORIZONTAL

Fresadoras Horizontales

Fresadora Horizontal.

Este tipo también tiene el eje porta fresa en horizontal, en el que se montan fresas cilíndricas. Dicho eje cuenta con un soporte exterior, para graduarse, junto al cabezal. Este soporte se apoya en dos lugares. Por un lado, sobre el mismo cabezal. (El cabezal es pues el encargado del desplazamiento vertical). Y por el otro, sobre el carnero (un rodamiento ubicado en el puente deslizante).
La mesa es una bancada fija, sobre la que se desliza un carro de gran longitud (muy similar a los de las máquinas de cepillado), en dos movimientos automáticos: transversal y longitudinal.
Para trabajos específicos, por ejemplo el labrado de ranuras paralelas, el husillo permite que se monte un tren de fresado, que no es otra cosa que una pieza que contiene varias fresas que trabajan en conjunción.
La fresadora horizontal está especialmente indicada para el labrado de ranuras o hendiduras, de muy distintas formas. La profundidad máxima de estas ranuras se calcula por la diferencia entre el radio exterior de los casquillos de separación, que sujetan el husillo, y el radio exterior de la fresa. Esto permite conocer, de antemano, si la máquina con la que queremos trabajar soporta las fresas que necesitamos para realizar las hendiduras, a las profundidas requeridas.

  Campo de aplicación
El campo de aplicación de las fresadoras es muy amplio y abarca la elaboración de superficies planas, de forma, asientos de chaveta, perfiles, ranuras helicoidales, ruedas dentadas, etc.     Operaciones
Las fresadoras tienen una gran variedad de uso, tal como, para  elaborar superficies planas, para elaborar superficies de forma, para elaborar ranuras, para tronzar.     Partes principales

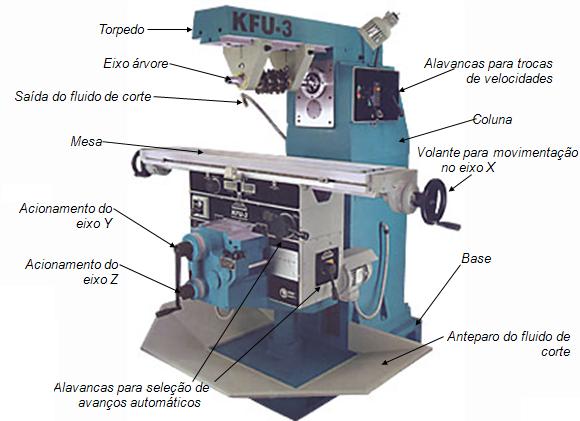

Sobre la placa base 1 está instalada la bancada 2, en cuyo interior está dispuesto el mecanismo de movimiento con transmisión desde el motor eléctrico 3. Los números de revoluciones del husillo se conmutan con el auxilio del mecanismo de mando 4. En las guías verticales de la bancada está instalada la consola 5, que puede desplazarse por estas guías en dirección vertical. En las guías horizontales de la consola está instalado el carro transversal 6, la placa giratoria 7 y en las guías longitudinales de esta última, la mesa 8. Por esta razón el semiproducto sujeto sobre la mesa puede recibir el avance en tres direcciones: vertical, longitudinal y transversal. La placa giratoria 7 permite, si hay necesidad, girar la mesa de trabajo en dirección horizontal e instalarla a un ángulo necesario en relación con el eje del husillo 11 las fresadoras horizontales simples no tienen placas. La transmisión del avance de la mesa se encuentra alojada en el interior de la consola 5, consta además del motor eléctrico 9, la caja de avance 10 y otros mecanismos.
En la parte superior de la bancada, sobre las guías, está instalado el brazo 12 que puede desplazarse a mano por las guías. En el brazo se instalan los apoyos 13 para sujetar los mandriles fresadores. A la maquina se asignan generalmente los apoyos: uno con centro y el otro con cojinete. En dependencia de la longitud del mandril fresador, el apoyo puede desplazarse por las guías de la parte inferior del brazo; este desplazamiento se realiza también para cambiar la fresa o el mandril.
En el brazo pueden afianzarse dos tirantes 14 que unen el brazo con la consola para aumentar la rigidez de la maquina.
 Principio de funcionamiento
El motor principal convierte la energía eléctrica en energía mecánica luego este la transfiere a la caja de velocidades la cual a su vez la transmite al usillo mediante engranes, granpas y árboles de ruedas dentadas y por ultimo esta energía mecánica pasa del usillo a la fresa.
 Dispositivos
En las fresadoras podemos encontrar varios tipos de dispositivos tales como las granpas o bridas, el prisma, la mordaza, los cuales son dispositivos para fijar la pieza a la mesa, y existen otros que aumentan la capacidad tecnológica de la maquina como es el caso del  cabezal divisor y la mesa divisora.
 Herramientas
En las fresadoras además podemos encontrar diferentes tipos de herramientas las cuales se clasifican según su aplicación o características constructivas:
v   Por su aplicación:
1- Para elaborar superficies planas: (fresas cilíndricas y frontales)
2- Para elaborar ranuras: (fresas de disco y de vástago), (fresas de cabeza),
3- Para elaborar superficies de forma,
4- Para tronzar, .
v   Por sus características:
1- Por la dirección del diente:
a) Recta, .
b) Helicoidal,
c) Con dientes alternados o bihelicoidal,.
